Plansze synoptyczne

W programie WinCN5 jednym ze sposobów obserwowania stanu obiektu są również plansze synoptyczne.

Plansze pozwalają na prezentację sygnałów obiektu z uwzględnieniem podziału na elementy (np. siłownie, klimatyzacje, baterie itp.) w postaci punktów i/lub etykiet.

Ikona punktu określa stan sygnału, a etykieta umożliwia wyświetlenie nazwy, wartości oraz jednostki. Ułatwia to zobrazowanie faktycznej struktury obiektu, ukrywając przy tym systemowy podział na poszczególne sterowniki.

Dla obiektu może być zadeklarowanych kilka plansz synoptycznych. Przykładowo, każde piętro budynku, może być prezentowane na osobnej planszy, a tłem będzie wtedy plan budowlany. Możemy wyświetlić planszę obiektu, wybierając "Plansza synoptyczna" w menu kontekstowym na liście obiektów, bądź poprzez kliknięcie w przycisk "Lista plansz". Lista plansz umożliwia dodawanie, usuwanie oraz ustawianie plansz jako główną.

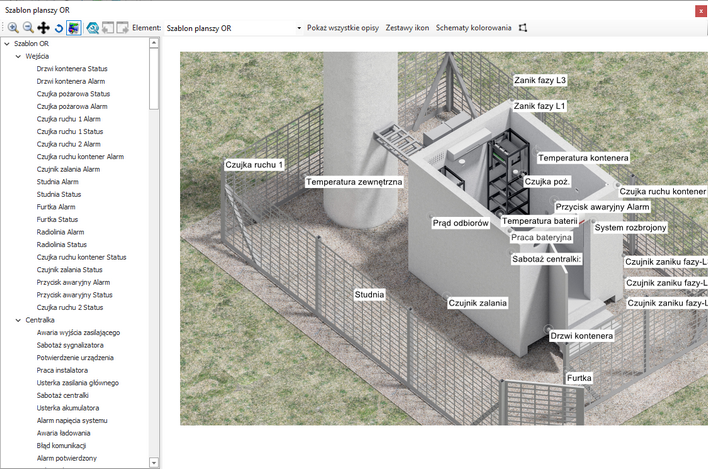

Przykład planszy synoptycznej:

synoptic_board

Lista plansz synoptycznych:

plansza_synoptyczna2

W przypadku gdy obiekt nie ma przypisanej żadnej planszy, wyświetlony zostanie komunikat z zapytaniem czy nie utworzyć nowej planszy dla tego obiektu i po zatwierdzeniu przeniesie nas do okna konfiguracji obiektu.
Jeśli już mamy wprowadzoną planszę, wyświetli się okno planszy, w które umożliwia podgląd aktualnego stanu wszystkich sygnałów danego obiektu. Uaktywniając 'tryb edycji' możemy konfigurować pokazywane na planszy sygnały i etykiety. Istnieje możliwość zmiany wyświetlanej etykiety oraz pozycji umieszczenia ikony sygnału na planszy.

W górnej części okna znajduje się pasek narzędziowy pozwalający odpowiednio przystosowywać planszę :

- zbliżenie planszy synoptycznej

- oddalenie planszy synoptycznej

- przesuwanie planszy synoptycznej
- odwietrzenie planszy - uaktualnienie sygnałów

- włącza / wyłącza tryb edycji planszy

- kryteria - możemy tutaj filtrować obiekty w zależności od stanu (np. ukryć obiekty bez alarmu)

Do każdej etykiety sygnału domyślnie dołączona jest ikona która, podobnie jak na Liście obiektów, pokazuje aktualny stan sygnału. Podczas dodawania sygnału (etykiety) mamy możliwość zmiany wyświetlanej ikony, jeśli np. chcemy wyświetlać własną ikonkę przy danej etykiecie. Każdy sygnał (punkt)można usunąć z planszy synoptycznej poleceniem "Usuń punkt". Polecenie to nie powoduje usunięcia elementu lub sygnału z konfiguracji obiektu, usuwa jedynie jego graficzną reprezentację z widoku planszy synoptycznej. Po tej operacji możliwe jest ponowne dodanie punktu reprezentującego dany sygnał.

Klikając prawym myszy na etykietę z sygnałem mamy dostępne funkcje :

menu_plansza

•	Przybliż - analogicznie jak przycisk

•	Oddal - analogicznie jak przycisk

•	Dodaj punkt - dodaje sygnał / element do planszy

•	Edycja etykiety - umożliwia zmianę tekstu etykiety / wyświetlanych wartości, czy ikony

•	Usuń punkt - usuwa zobrazowanie sygnału z planszy (ale nie sygnału z obiektu)

•	Dodaj kamerę - umożliwia dodanie kamery do planszy

•	Wyświetl wykres - pozwala wyrysować wykres dla wybranego sygnału

•	Wyświetl stan - otwiera okno stanu obiektu

•	Odpytaj sterownik - wysyła do serwera żądanie odpytania

•	Ukryj ikonę - pozwala ukryć ikonę sygnału i pozostawić samą etykietę (np. wyświetlić samą wartość pomiaru).

•	Wyświetl planszę - w przypadku kiedy na planszy mamy element podrzędny który ma własną planszę synoptyczną, możemy przejść do jego planszy synoptycznej

•	Wyświetl planszę nadrzędną - analogicznie jak wyżej

•	Dodaj link - pozwala dodać do planszy synoptycznej hiperlink np. do strony internetowej

•	Konfiguracja obiektu - uruchomienie okna z konfigracją obiektu i sterowników

•	Podgląd kamery - podgląd obrazu - uruchomienie okna z podglądem kamery

•	Pokaż na mapie - pokazuje obiekt na mapie

•	Odśwież plansze - pokazuje aktualne zmiany w konfiguracji bądź stanu obiektu

Podczas dodawania lub edycji już dodanego punktu mamy do wyboru:

Dodanie_punktu_do_planszy

Element - pole w którym wybieramy z jakiego elementu ma być wybrany sygnał

Sygnał - pozwala wybrać konkretny sygnał który chcemy nanieść na planszę, lub gdy zostawimy wybór domyślny, punkt będzie obrazował cały wybrany element.

Etykieta - wyświetlany tekst etykiety - dodatkowo ciągi "%%n" "%%w" i "%%j" pozwalają wyświetlić w etykiecie kolejno nazwę, wartość i jednostkę sygnału.

Kolor etykiety - opcja pozwalająca zmienić domyślny kolor etykiety na np. bardziej czytelny w danym obszarze planszy.

Kolor tła - analogicznie jak kolor etykiety pozwala na ustawienie tła etykiety dzięki czemu etykieta będzie odznaczała się od planszy wybranym kolorem tła.

Kolorowanie - umożliwia wybranie alternatywnego zestawu ikon dla sygnałów

Jeśli jako punkt dodaliśmy na planszy element, to po najechaniu na niego kursorem, zobaczymy listę jego sygnałów.

Plansze synoptyczne zawierają rozszerzony zestaw własnych ikon. Oprócz ikon dla stanu aktywnego i nieaktywnego jest możliwość zdefiniowania ikony dla każdej wagi alarmu. Definiowanie ikony dla każdej wagi nie jest obowiązkowe. Brak ikony oznacza, że wyświetlić się może ikona stanu nieaktywnego.

plansza_synoptyczna3
