Okno prezentuje wszystkie dane związane z funkcją testu TDB wybranego sterownika. Składa się z 4 zakładek.
Wyniki testów
Prezentuje listę testów wygenerowaną przez sterownik. Dane o testach są pobierane przez WinCN jako historia sterownika.
Każdy wiersz to jeden test wygenerowany przez sterownik. Test może być uruchomiony ręcznie przez obsługę (lokalnie lub zdalnie) lub automatycznie przez sterownik na podstawie własnej konfiguracji. Jako test traktowane jest także rozładowanie baterii w wyniku zaniku sieci AC.
Kolejno w tabeli widoczne są:
| • | Czas rozpoczęcia testu |
| • | Czas zakończenia testu |
| • | Wynik (pozytywny, negatywny, zatrzymany, zanik sieci AC) |
| • | Czas trwania [min] |
| • | Pobrany ładunek [Ah] |
| • | Napięcie końcowe rozładowania [V] |
Klikając prawym przyciskiem na wybranym teście można wybrać polecenie Generuj raport. Po jego wybraniu pojawi się okno z zestawieniem wszystkich danych testu. Dodatkowo, jeżeli są dostępne, pobierane są pomiary prądu, napięć, temperatury z okresu trwania testu. Raport można wyeksportować do jednego z wielu formatów plików.

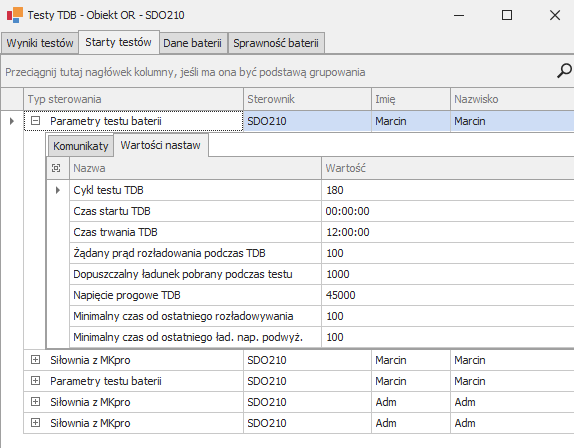

Starty testów
Zakładka prezentuje historię zdalnego sterowania dla funkcji sterowania związanych z testem baterii:
| • | Parametry testu baterii |
| • | Tryb pracy |
Tabela prezentuje:
| • | typ sterowania |
| • | nazwę sterownika |
| • | użytkownika, który wykonał sterowanie |
| • | wartości nastaw jakie zostały wysłane |
| • | przebieg sterowania |
Dane baterii
Zakładka pozwala na ustawienie podstawowych danych administracyjnych siłowni i baterii. Dane mają charakter informacyjny.
Do dyspozycji jest 5 parametrów:
| • | Typ baterii |
| • | Pojemność znamionowa |
| • | Projektowana autonomia systemu |
| • | Maksymalna ilość prostowników |
| • | Nominalny prąd prostownika |
Za pomocą przycisków + i - można dodawać i usuwać parametry.
Klikając podwójnie na wierszu otwiera się okno edycji parametru. Parametr możemy przypisać do dowolnego elementu obiektu.
Sprawność baterii
Zakładka zawiera funkcję obliczania sprawności baterii. Obliczanie sprawności polega na porównaniu wyników testów baterii (zakładka Wyniki testów) z wartościami znamionowymi wynikającymi z tabel rozładowań.
Po otwarciu okna aplikacja sprawdza czy dla każdego testu została obliczona sprawność. Jeżeli nie to proponuje obliczenie sprawności (wskazuje liczbę testów do przeliczenia). Po potwierdzeniu aplikacja oblicza sprawności i umieszcza je w tabeli.
Obliczenie sprawności jest możliwe tylko, gdy został wybrany typ baterii oraz ustawiona liczba stringów.
Aplikacja szuka napięcia końcowego testu w tabelach rozładowań. Jeżeli znajdzie to pobiera średni prąd baterii z okresu trwania testu, wyszukuje go w tabeli rozładowania i porównuje teoretyczny czas rozładowania z tym jaki jest zapisany w wyniku testu.
Jeżeli czas testu jest większy od tego z tabeli rozładowań to sprawność jest większa od 100%, jeżeli czas jest krótszy to sprawność spada poniżej 100%.
W kolumnie Status widoczny jest opisowy wynik obliczania sprawności:
| • | Sprawna – sprawność jest większa lub równa 80% |
| • | Ostrzeżenie – sprawność jest w zakresie 60-80% |
| • | Awaria – sprawność poniżej 60% |
| • | Brak wymaganych danych – nie ustawiony typ baterii lub liczba stringów |
| • | Brak pomiaru prądu baterii – nie znaleziono pomiaru prądu w zakresie czasowym testu |
| • | Napięcie końcowe nie wystarczające – napięcie nie mieści się w zakresie tabel rozładowań |
| • | Brak rekordów w tabeli rozładowań – brak rekordów dla wskazanego napięcie końcowego |
W górnej części okna jest panel pozwalający na ustawienie parametrów baterii dla sterownika.
Definicja typów baterii, napięć Vpp, tabel rozładowań wykonuje się w oknie konfiguracji Typów baterii.
