Raport ma zadanie zaprezentować stan komunikacji sterowników obsługiwanych przez poszczególne moduły komunikacyjne.
Sprawność pokazuje jaka część sterowników z wszystkich poprawnie się komunikuje z WinCN.

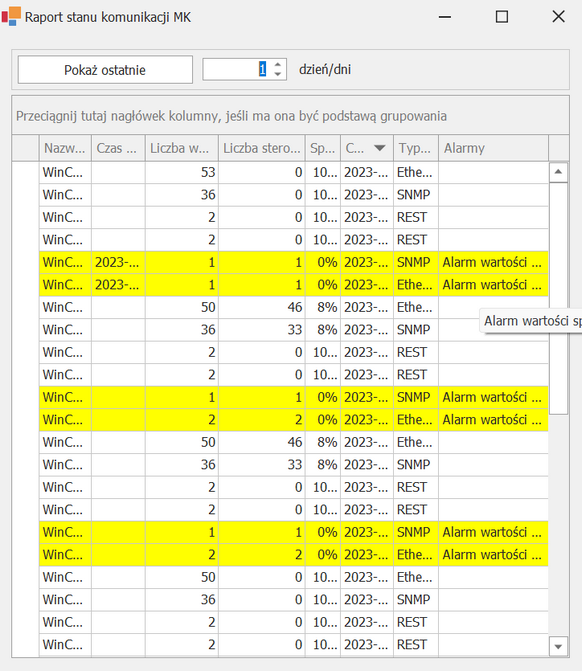

Raport wyświetlany jest w formie tabeli. Można sortować i grupować po dowolnej kolumnie.
Lista kolumn:
| • | Nazwa MK |
| • | Czas zgłoszenia w stanie serwisów |
| • | Liczba wszystkich sterowników |
| • | Liczba sterowników z brakiem komunikacji |
| • | Sprawność (w procentach) |
| • | Czas wygenerowania raportu |
| • | Typ MK |
| • | Alarmy sprawności |
Raporty, w których wygenerowano alarmy sprawności oznaczane są kolorem żółtym.
U góry okna można ustawić z ilu ostatnich dni mają być prezentowane raporty.
Raporty generowane są automatycznie przez serwer, raz na godzinę.
Co 10 minut (czas domyślny) uruchamiana jest metoda obsługująca funkcję raportowania.
W każdym przebiegu metody sprawdzany jest czas wygenerowania ostatniego raportu. Jeżeli od poprzedniego raportu minęła minimum godzina generowany jest nowy raport.
Podczas generowania raportu zliczana jest liczba wszystkich sterowników (A) przypisanych do każdego MK oraz liczba sterowników z oznaczonym brakiem komunikacji (B) przypisanych do każdego z MK.
Następnie wyliczana jest sprawność ze wzoru:
K = ((A - B) / A) * 100%
Dodatkowo do raportu dołączany jest czas wygenerowania raportu oraz czas zgłoszenia MK ze stanu serwisów.
Każdy moduł komunikacyjny w konfiguracji zawiera dwa parametry alarmowe sprawności MK:
Pierwszy parametr określa próg alarmowy minimalnej sprawności MK. Wartość jest z zakresu od 0 do 100%, jest możliwość wyłączenia alarmowania. Gdy sprawność spadnie poniżej tego progu oznacza wystawienie alarmu sprawności.
Drugi parametr oznacza ilość punktów procentowych spadku sprawności (pomiędzy kolejnymi raportami), który powoduje wygenerowanie alarmu sprawności. Jest możliwość wyłączenia alarmowania.
Parametry ustawia się w oknie Zdefiniuj OMK.
