Konfiguracja korelacji alarmów jest dostępna na zakładce Konfiguracja w grupie Moduły systemu.
Funkcja korelacji alarmów pozwala na zmianę wagi alarmu, uzależniając ją od stanu alarmu innego sygnału.
Powiązanie można robić pomiędzy sygnałami tego samego obiektu, ale różnych sterowników. Jako sygnał źródłowy i docelowy można wykorzystać sygnał wirtualny.
Nie można tworzyć łańcuchów powiązań. Jeżeli jakiś sygnał zostanie użyty jako docelowy to nie może być stosowany jako źródłowy w innym powiązaniu.
Waga alarmu nadawana przez Funkcję korelacji jest nadrzędna nad wagą wynikającą z konfiguracji własności oraz nad wagą wynikającą z progów alarmowych.
Sprawdzenie i zmiana wagi może być wykonane, po otrzymaniu nowej wartości zarówno sygnału źródłowego jak i docelowego.

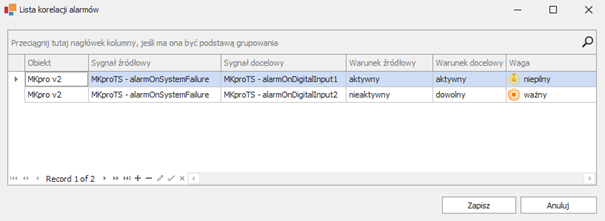

Przycisk Korelacja alarmów jest dostępny na zakładce Konfiguracja w grupie Moduły systemu. Otwiera się okno z listą wszystkich korelacji w systemie.

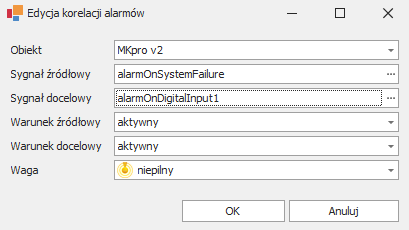

Naciśnięcie + lub podwójne kliknięcie na wierszu tabeli otwiera okno edycji.
Jako sygnały źródłowy i docelowy wskazuje się własność sterownika.
Sygnał źródłowy to sygnał, którego stan wpływa na stan innego sygnału. W konfiguracji trzeba ustawić czy korelacja ma działać, gdy sygnał jest w stanie alarmu lub nie.
Sygnał docelowy to sygnał, którego stan będzie zmieniany. W konfiguracji trzeba ustawić czy zmiana wagi alarmu ma być wykonywana zawsze czy tylko, gdy sygnał docelowy jest w stanie alarmowym.
Trzeba też ustawić jaką wagę sygnał docelowy ma otrzymać jeżeli wszystkie warunki są spełnione.
